Descrição de produto
Cadeia de fabricação totalmente automático do bloco da bateria

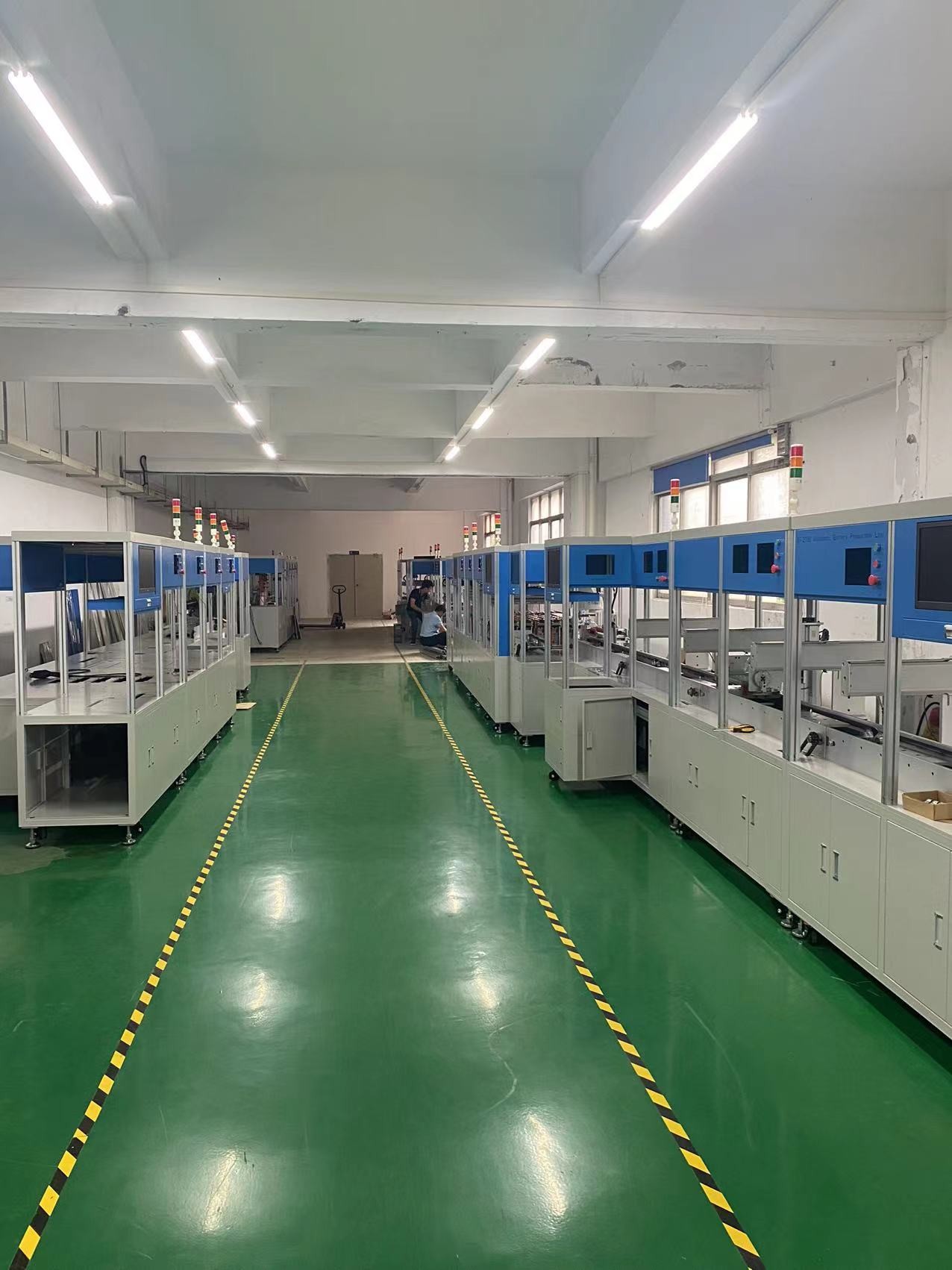

Espaço do equipamento
BT - o armazenamento 18650/21700/32650 de energia de Ion Battery Pack Production Line do lítio 2113B automáticos/poder cilíndricos usou-se principalmente nos módulos de bateria automotivos. Automatizou inteiramente a produção de baterias do poder, de baterias de armazenamento da energia, de blocos da bateria da ferramenta elétrica e de outras baterias da aplicação.
Características
1.Customized para 18650/21700/26650/32650 de tipo de pilhas.
2. Somente três operadores são necessários da pilha encaixotada ao bloco soldado da bateria.
3. A função opcional da exploração da pilha, os dados de pilha ajustados no suporte ou a combinação de baterias, os dados da bateria podem ser seguidos.
4. Usando o robô de Yamaha de 4 linhas centrais automaticamente no desempenho do suporte, o estável e o seguro.
5. Adote a identificação positiva e negativa da pilha do CCD da série de Hikvision da polaridade para assegurar-se de que não haja nenhum fenômeno do erro da polaridade quando a pilha entra no suporte.
eficiência 6.Production: 5000-6000pcs /H
Processo de trabalho
→ de alimentação automático encaixotado automático da pilha (10*10) isolação automática → de cola de papel → automático da exploração do código pilha automática do → da classificação automática (APROVAÇÃO de 10 categorias, um NG) que classifica o robô do → do código de varredura automática do → no positivo da visão do suporte →CCD e o laser negativo do → da detecção que limpam uma tomada 2→ automática da solda de ponto 2→B da solda de ponto da aleta 2→B do molde 2→ da solda de ponto 1→A da solda de ponto da aleta 1→A do molde do → para fora o → da tampa superior automaticamente para remover a cadeia de fabricação do → da bateria de produtos semiacabados da bateria (→ da inspeção da aparência da solda de ponto que une o → da conexão da placa da proteção do → dos materiais auxiliares que dá forma ao teste de desempenho detalhado do → e às outras estações)
Parâmetros técnicos
BT - armazenamento 18650/21700/32650 de energia de Ion Battery Pack Production Line do lítio 2113B automáticos/poder cilíndricos
| Alimentação automática da pilha |
|
Fonte de alimentação: AC220V±10% 1KW 50HZ±10%
Fonte de ar: 0.4-0.8mpa, nenhuma névoa da água, nenhumas impurezas
A pilha da caixa é embalada nas caixas 10*10, com um máximo de 5 caixas de cada vez
A pilha da caixa é embalada nas caixas 12*15, com um máximo de 4 caixas de cada vez
Adote o trilho de guia de prata superior de Taiwan
Poder do deslocamento da pilha: motor deslizante/motor do decelerator
Sistema de controlo: Programador do PLC de XC2-24T-E
Relação da operação: Tela de projeção a cores de TG-765-UT, fácil de operar
Cilindro: Attec /SMC/XINCHENG
Componentes do controle pneumático: ATech /SMC/ Tiangong/gosto pneumático
Dispositivo da indução: GOSTO Adeke //Omron/Keenshi de Taiwan
Eficiência da produção: mais do que 4500PCS/H
FUNÇÕES principais: PÕE MANUALMENTE a pilha na caixa na cadeia de fabricação da caixa, incorpore automaticamente a posição da pilha, e introduza a caixa vazia na caixa de armazenamento. As pilhas nas caixas automaticamente são removidas e transferidas à linha da máquina de superfície automática do coxim, que é compatível com diâmetro diferente de caixas de empacotamento de 21/18 de pilha elétrica
|
| Cola automática do papel da isolação |
|
Fonte de alimentação: AC220V±10% 1.6KW 50HZ±10%
Fonte de ar: 0.4-0.8mpa, nenhuma névoa da água, nenhumas impurezas
Adote 4 - mecanismo do coxim do pino para melhorar a eficiência
Adote o motor da conversão de frequência e a almofada de perfuração do CAM para impedir dano da bateria
O aço de alta velocidade japonês morre, projeta uma vida de 5 anos
O rebobinamento automático de desperdiça materiais
Adote o trilho de guia de prata de Taiwan, conduza a haste
O motor mais baixo da pilha adota o motor de redução da força de Taiwan
Poder do manipulador: motor deslizante do circuito fechado/servo motor
Poder do deslocamento da pilha: motor deslizante
Sistema de controlo: Programador do PLC de XD-42T-E
Relação da operação: Tela de projeção a cores de TG-765-UT, fácil de operar
Sistema de alarme incorporado da falha (de acordo com o alerta para remover a falha)
Alarme automático para a falta do papel da cevada das montanhas
Lembrete quantitativo da limpeza do dado
Cilindro: Attec /SMC/XINCHENG
Componentes do controle pneumático: ATech /SMC/ Tiangong/gosto pneumático
Dispositivo da indução: GOSTO Adeke //Omron/Keenshi de Taiwan
|
| Verificador do IR |
|
Poder do teste: Estrela pneumática
Cilindro: Attec /SMC/XINCHENG
Componentes do controle pneumático: ATech /SMC/ Tiangong/gosto pneumático
Dispositivo da indução: GOSTO Adeke //Omron/Keenshi de Taiwan
Eficiência do teste: acima de 4500PCS/H
Modelo da agulha do teste: KS-100A3000
Vida da agulha do teste: 600.000 vezes
Funções principais: a única tensão da pilha do teste e a resistência interna, através do deslocamento do servo motor, pilhas do teste 10, do mecanismo do deslocamento da pilha para triplicar o mecanismo 1 do deslocamento, dados de teste no código da varredura terminaram e emperramento do código de barras da pilha, banco de dados do armazenamento
Modelo do verificador: HIOKI BT3562 HK3560 doméstico opcional
Canal de teste: canal 1
Precisão da leitura da tensão: mais ou menos 0.02MV
Precisão da leitura da resistência interna: mais ou menos 0,2 Hao
Os testes repetidos são consistentes
Os dados de teste no código da varredura terminaram e os emperramentos do código de barras da pilha, armazenados no banco de dados
Eficiência do teste: 5000PCS/H
|
| Exploração automática |
|
Código da varredura de Honeywell/Genz/HiKVision
A fonte luminosa feita sob encomenda é usada para assegurar a precisão da leitura do código
Sistema de identificação: Investigação e desenvolvimento independente de Bicester
Largura da câmera: dentro de 300*150MM
Dispositivo executivo: Computador industrial, sistema WIN7 genuíno
Funções principais: O deslocamento 1 de Sanlian, varre as baterias no código, liga a engrenagem da movimentação do motor de etapa, as baterias no sentido horário, ler o emperramento dos dados do código de barras, não leu o código de barras e as frases negativas do teste são más, os dados de teste na conclusão do código e código de barras obrigatório, banco de dados das baterias da loja, embarcadouro do sistema de MES com partido a, não varrem jardas, e as jardas da função podem ser obstruídas, 11 grupos de transmissão da engrenagem, com anel de borracha para aumentar a fricção no núcleo, para assegurar a rotação normal do núcleo, as pilhas normais da leitura, 18650 e 21700 universais
Eficiência de varredura: mais do que 3500PCS /H
|
| Classificação automática |
|
Adote o trilho de guia de prata de Taiwan, conduza a haste
Poder automático do manipulador da engrenagem: 2 servo motor da linha central 400W
Módulo: 2 machados
É estável e seguro agarrar ao mesmo tempo 10PCS da pilha elétrica e adotar o ímã permanente telescópico do cilindro
Sistema de controlo: Programador do PLC da série de XD
Sensor: Taiwan COMO o fenômeno/Airtek de Actek /SMC/
Relação da operação: Tela de projeção a cores de TG-765-UT, fácil de operar
FUNÇÕES principais: De acordo com a escala da resistência interna da tensão ajustada, põe a pilha no entalhe correspondente do encanamento, 18650 e 21700 pilhas são universais
Use a transmissão síncrono da correia 3
Poder da transmissão: motor do redutor 25W
Sensor: Taiwan COMO o fenômeno/Airtek de Actek /SMC/
Número de tendas: 5 tendas da APROVAÇÃO
A cadeia de fabricação é dividida na descarga da alimentação da pilha e da pilha
O nível de descarregamento da pilha é equipado com o mecanismo de montagem automático, que abre automaticamente quando a pilha é tomada
18650 e 21700 pilhas são universais
|
| Mecanismo de levantamento do armazenamento da pilha |
|
Fonte de alimentação: AC220V±10% 1.6KW 50HZ±10%
Adote o trilho de guia de prata de Taiwan, conduza a haste
Poder do elevador: Motor do redutor do freio
Capacidade de armazenamento: 18650 sobre 240PCS, 21700 sobre 180PCS
Velocidade de levantamento: SEGUNDO 8MM/
Sistema de controlo: Programador do PLC da série de XD
Sensor: Taiwan COMO o fenômeno/Airtek de Actek /SMC/
Relação da operação: Tela de projeção a cores de TG-765-UT, fácil de operar
18650 e 21700 pilhas são universais
|
| Robô de YK400XR Yamaha |
|
Modelo do robô: Yamaha YK400XR
Escala válida: raio 360MM
Peso da carga: 3KG
Funções principais: O robô remove a pilha elétrica bem-espaçada e introdu-la no suporte (ou sem molde do suporte).
Eficiência: 5000-6000 PCS/H
Parâmetros técnicos: Veja o manual de Yamaha para detalhes
Funções principais: Investigação e desenvolvimento especial do sistema de controlo para o robô de Yamaha
Manualmente coordenadas e ações do robô do grupo
Fósforo Yamaha 4 robô da linha central/6 linhas centrais
A eliminação de erros é simples, fácil aprender, fácil compreender
As visualizações óticas de tela táctil de 7,5 polegadas o estado atual
Sistema operacional: Investigação e desenvolvimento independente de Bicester
|
| Verificador do CCD |
|
Fonte de alimentação: AC220V±10% 0.6KW 50HZ±10%
Hikvision 10 milhão câmeras de HD
Sistema de identificação: Investigação e desenvolvimento independente de Bicester
Largura da câmera: 420*300MM ou menos
Dispositivo executivo: Computador industrial, sistema WIN7 genuíno
Funções principais: VERIFIQUE e compare os elétrodos positivos e negativos da pilha obstruída, e pare a operação se a posição é errada ou a polaridade está para trás, esperando a confirmação manual antes da liberação
Eficiência de varredura: mais do que 6000PCS a pilha /H
Durante a produção normal, cada teste, quando qualificado, os screenshots será enviado ao sistema de MES de sua empresa para a preservação (aproximadamente 8M cada).
Modo da relação: Webserive
Envie enviam: Envie no formato hexadecimal
|
| Uma soldadura de superfície |
|
Função principal: Soldadura de ponto automática para o único lado do bloco da bateria
HEQUAN padrão (Bicast), fonte de alimentação de solda do transistor de MDA8000B/MDB4000B,
Fonte de alimentação opcional da soldadura de ponto do transistor de MIYACHI MDA8000B/MDB4000B
Com função de detecção atual, soldadura falsa, alarme de incêndio da explosão
operação pura do servo motor da Quatro-linha central
Os dados coordenados de soldadura de ponto podem ser importados pelo disco ou pela disposição de U
As correntes de solda positivas e negativas podem ser ajustadas diferentemente (a especificação da soldadura de ponto)
A única pilha pode ser ajustada em uma determinada posição sem soldadura de ponto
Refrigerar da agulha da soldadura de ponto: padrão com refrigerador
Cabeça de solda de gerencio padrão, mais ou menos 90 graus de rotação (mais ou menos 90 graus de escala, o ajuste arbitrário)
Função de solda de moedura automática opcional da agulha
Função de detecção de solda opcional da pressão da agulha
Solda por aquisição de dados e transferência de arquivo pela rede
Modo da relação: Webserive
Envie: para para ser enviado como uma corda no formato de XML
Eficiência da soldadura de ponto: mais do que 4500PCS a pilha /H (calculado de acordo com os dois tempos do ponto, de 4 pontos de solda para o elétrodo positivo e de 4 pontos de solda para o elétrodo negativo)
Soldadura de ponto do níquel: 0.08-0.15 chapeamentos de níquel ou níquel puro sem a soldadura do sulco da diversão
0.15-0.2 chapeamentos de níquel ou o níquel puro são recomendados ser soldados com um sulco da diversão
A soldadura convexa é recomendada para o chapeamento de níquel acima de 0.2mm -0,5 ou níquel puro
|
| Aleta do molde |
|
Função principal: Transforme o molde na soldadura de ponto automática do lado de B
Eficiência do retorno: tempo 20S/
|
| Soldadura da superfície de B |
|
Mesmos que uma superfície
Podia ser personalizado para único weldiing lateral ou dois lados
|
| Bateria que busca o manipulador |
|
Funções principais:
Remova a bateria ponto-soldada e transfira-a à linha da circulação ou à cadeia de fabricação
Eficiência: tempo 20S/
|
