ISO9001 lítio automático Ion Battery Pack Assembly Line 5000pcs/h

Descrição de produto

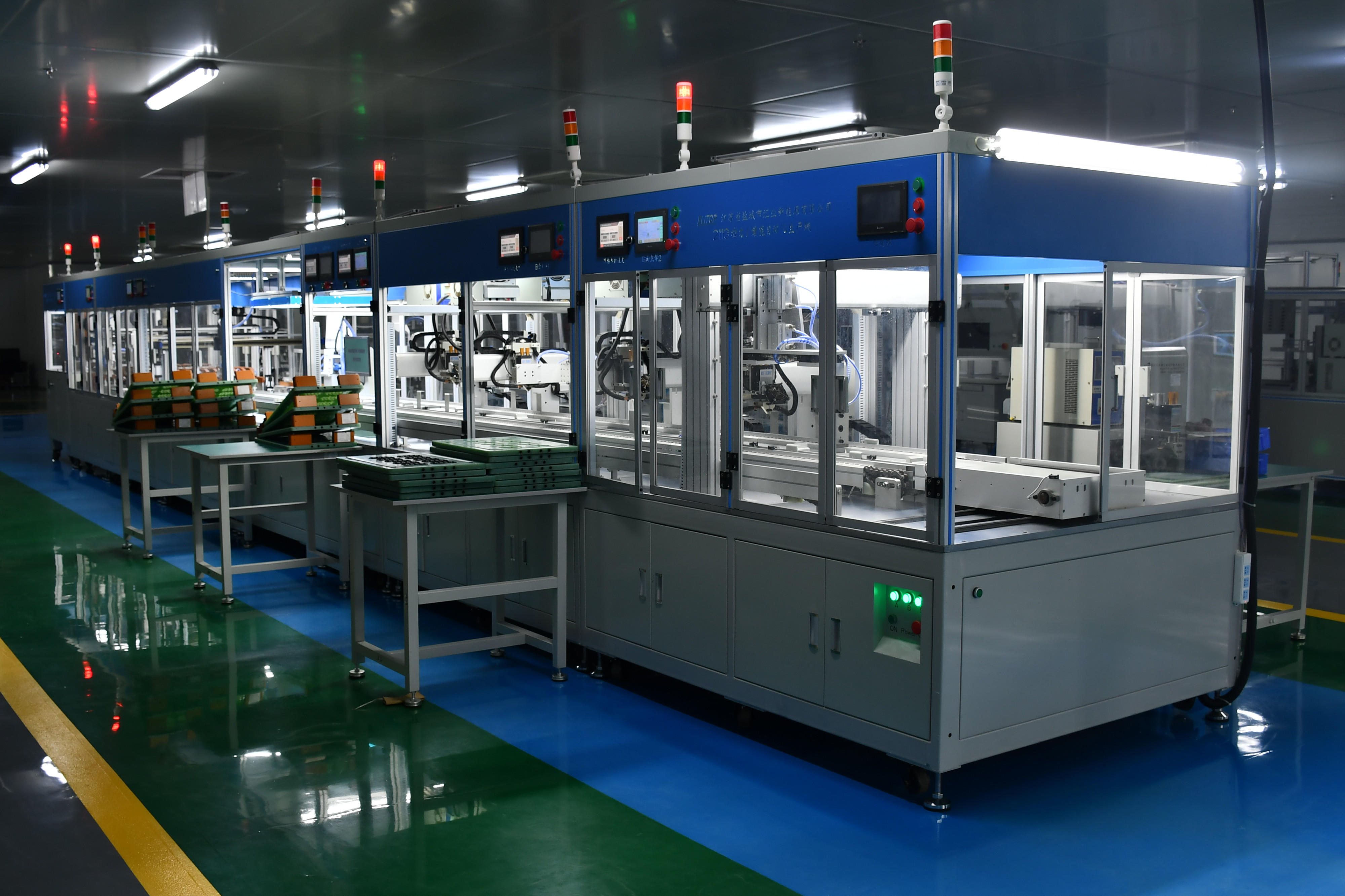

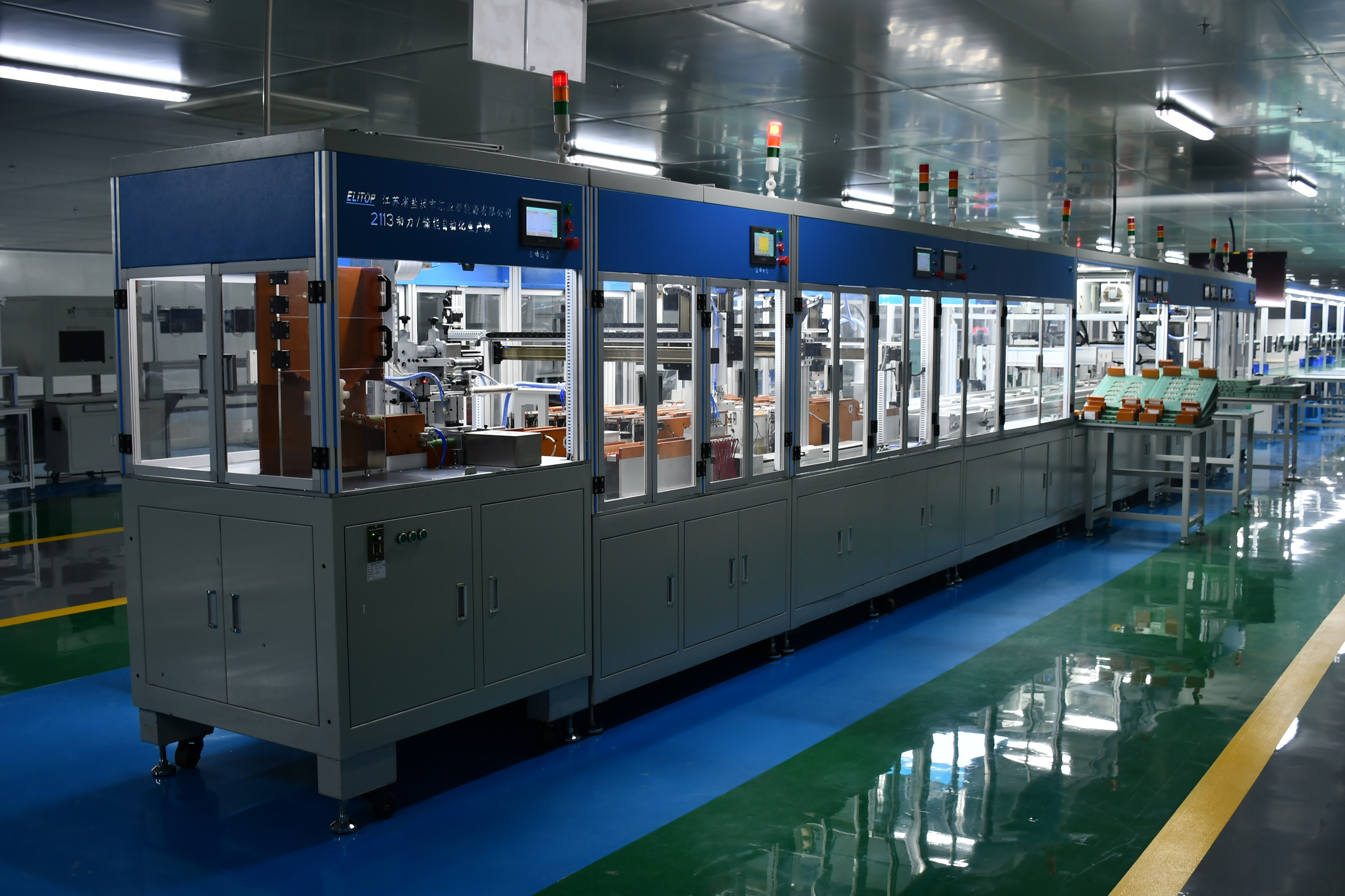

Linha de montagem 5000pcs do bloco automático da bateria de lítio pela hora





Nome do equipamento: Linha de produção automática de bloco da bateria de armazenamento da energia do poder

Modelo da especificação: BT-2113-18650

I. espaço da introdução da aplicação e da função

1. Espaço de aplicação:

Usado principalmente nos módulos de bateria automotivos. Automatizou inteiramente a produção de bateria do poder, de bateria de armazenamento da energia, de bloco da bateria da ferramenta elétrica e de outras baterias da aplicação

2. Somente 3 operadores são exigidos operar o bloco da bateria da caixa à conclusão da soldadura. Devido à diferença na tecnologia, algumas posições não podem ser operadas por máquinas, assim que o número de operadores varia

3, função opcional do código de varredura da pilha, o estado dos dados de pilha no suporte ou bateria combinada, os dados da bateria podem ser seguidos, podem igualmente ser usados como a comparação da pilha OCV, produtos defeituosos seletos

desempenho automático do apoio do robô de Yamaha de 4, 4 linhas centrais, o estável e o seguro

5, usando a identificação da polaridade da bateria do CCD da série de Hikvision, para assegurar-se de que a bateria no suporte sem fenômeno do erro da polaridade.

6, o uso do mecanismo da combinação do afastamento da pilha, apropriado para o afastamento diferente da bateria, resolver o problema de abrir o dispositivo elétrico múltiplo devido ao afastamento diferente

7. Use 2 grupos de laser para limpar as manchas nas superfícies do ânodo e do cátodo da pilha para assegurar a qualidade de solda

8. Funções do apoio do dispositivo:

→ de alimentação automático encaixotado automático da pilha 18650 (10*10) → automático do folheado → de varredura do código automático

Pilha automática do → da classificação automática (10 categorias ESTÁ BEM, primeiramente NG da engrenagem) que classifica o robô do → da exploração automática do → no lado de limpeza do laser do → da detecção do positivo da visão do suporte →CCD e do polo negativo uma solda de ponto do retorno 1→ do molde do → no lado uma solda de ponto 1→ no lado uma solda de ponto do retorno 2→ do molde 2→ na solda de ponto lateral de B 2→ no lado B 2→ automaticamente para remover automaticamente o → da tampa para remover à bateria do → da bateria cadeia de fabricação semiacabada (o → da detecção da aparência da solda de ponto cola o → da conexão da placa da proteção do → dos acessórios que dá forma ao teste de desempenho detalhado do →, etc.)

9. Curso máximo do equipamento: 430MM no sentido da X-linha central, 270MM no sentido da X-linha central, 21 núcleos no sentido da X-linha central e 13 núcleos no sentido da X-linha central em 20.5mm que espaçam

10. Eficiência da produção: 5000-6000pcs /H



Introdução à combinação do equipamento

Unidade 1

◎Peça elétrica do núcleo): alimentação automática elétrica do núcleo da caixa 18650 automática (10*10), únicos 6

Caixa (pilha 600PCS18650)

◎Almofada de terminação automática

◎Peça automática da classificação automática do → da exploração do código (10 arquivos da APROVAÇÃO, um arquivo do NG, 2 /3 /4 /5 podem ser ajustados como o mesmo arquivo, aumentam o número de armazenamento da pilha, cada entalhe são 100PCS, dois entalhes estão no mesmo arquivo, então 200PCS, 3 entalhes estão no mesmo arquivo, então 300PCS)

Unidade 2

◎Robô espaçando automático do → do → automático da exploração do código no positivo da bateria do suporte →CCD e no laser negativo do → da detecção do elétrodo que limpam no lado uma limpeza (opcional) do laser do retorno 1→ do molde do → na solda de ponto (opcional) lateral do → de B no lado uma solda de ponto 1→ no lado uma solda de ponto do retorno 2→ do molde 2→ na solda de ponto lateral de B 2→ no lado B 2→ automaticamente para remover automaticamente o → da tampa para remover à bateria do → da bateria a cadeia de fabricação do ciclo de produto semiacabado (acessórios da pasta do → da detecção da aparência da solda de ponto

→ da conexão da placa da proteção do → que dá forma ao teste de desempenho detalhado do →, etc.)



Unidade 3

◎Uma linha do ciclo para o molde da corrente da velocidade dobro

◎15 grupos do portador do molde da soldadura de ponto (L530*380MM)

◎15 grupos de placas de cobertura superiores e mais baixas do molde da soldadura de ponto para cada modelo da bateria

Linha de saída semiacabada *1 da bateria

◎Uma linha da maré baixa para o portador superior do molde

Unidade 4

Linha *1 do ciclo de conjunto da corrente da velocidade dobro (medidores L16.5*W1.3*H2)

Bt-2410a, 24 totais da série/verificador *1 da resistência interna tensão da série ajustou-se (opcional)

◎Grupo dobro da soldadura de ponto *1 do laser da posição (placa da proteção e de inspeção de B+B- linha)

◎Verificador detalhado do desempenho do bloco da bateria de BT-85V05C50F

Unidade 5

◎Sistema eletrônico de MES Kanban (um para o servidor principal, um para a tela de exposição principal, um para a CONCESSÃO secundária-kanban, um para cada estação)

◎Eliminador eletrostático *2

◎Monte o anel estático da linha do ciclo e do alarme estático, 1 ajustado para cada estação



Fluxograma da produção





Diagrama da disposição do equipamento



Nota: Linha de produção automática L16.5*W1.5* do bloco da bateria de armazenamento do poder BT-2113/energia 1.76m

Cadeia de fabricação L16.5*W1.3*2M do ciclo da corrente da velocidade dobro



Nota: Linha de produção automática L16.5*W1.5* do bloco da bateria de armazenamento do poder BT-2113/energia 1.76m

Linha de gerencio L4.6 * W1.8 H0.8 M

Cadeia de fabricação L16.5*W1.3*2M do ciclo da corrente da velocidade dobro



Cinco, exigências do ambiente do equipamento

1, fonte de alimentação: AC380V±10%, 30KW 50HZ±10%

2, fonte do gás: 0.4-0.8mpa, nenhuma névoa da água, nenhumas impurezas

3, temperatura ambiental: 10-45℃

4, umidade ambiental: não mais do que 85r.h (nenhuma condensação da umidade)

5, o ambiente sem vibração forte, nenhum gás corrosivo e gás inflamável e explosivo



Vantagens e desvantagens do equipamento

1, poder BT-2113/linha de produção automática armazenamento de energia, a indústria nova da bateria da energia conseguir o sonho da fábrica automática da produção da parte alta

2, poder BT-2113/linha de produção automática armazenamento de energia, tamanho compatível, assunto a 18650, núcleo da bateria do sentido 21 da linha central de X (430MM), núcleo do sentido 13 da linha central de Y (270MM)

3, poder BT-2113/linha de produção automática armazenamento de energia, podem ser uso independente segmentado, podem igualmente ser usados na combinação

4, linha padrão automática: padrão corrente com fonte de alimentação da soldadura de ponto de BT-8000A, padrão opcional com robô de Yamaha, padrão com os acessórios do código de varredura do gene, padrão da série de Miaji com a máquina da marcação do rádio, máquina da limpeza do laser do rádio.

5, poder BT-2113/linha de produção automática armazenamento de energia, design compacto, estrutura razoável, o tamanho total são (de automático no núcleo à soldadura de ponto automática): L16500MM*W1500MM*H1760MM, a linha do ciclo de conjunto do bloco da bateria é projetado como L16500MM*W1300MM*H2000MM, que é compatível com as grandes e fábricas pequenas, e o embarcadouro sem emenda pode ser conseguido entre cada seção sem mudar a estrutura.

6. Cadeia de fabricação do produto semiacabado da bateria (o → da detecção da aparência da soldadura de ponto cola o → da conexão da placa da proteção do → dos acessórios que dá forma ao teste de desempenho detalhado do →, etc.): de acordo com exigências diferentes do produto e exigências de desenhos acessórios.

7, a produção da empresa de linha automática, eficiência até: 5000-6000pcs /H (segundo o equilíbrio da posição da pilha), qualidade estável, baixa taxa de falhas.

8, alto nível do equipamento inteligente, eliminação de erros simples, fáceis aprender e compreender.



Serviço pós-venda

1. O partido A é obrigado a treinar usuários do equipamento do partido b na instalação, na eliminação de erros, no uso e na manutenção para livre, para assegurar-se de que os operadores do demander possam se operar normalmente e independentemente, e os pessoais da manutenção possam segurar problemas comuns independentemente

2. O período de garantia do equipamento é dois anos. O partido A será responsável para três garantias de acordo com leis nacionais e regulamentos. Depois que a garantia expira, manutenção por toda a vida, e a preço do custo para fornecer peças sobresselentes e as peças vestindo. Se o problema é fora-local segurado, o fornecedor dará uma resposta clara pelo e-mail ou o formulário escrito dentro de 4 horas
