Cadeia de fabricação automática AC380V da bateria 50/60HZ com o transistor 10000A

Descrição de produto

Linha de montagem AC380V 50/60HZ da bateria automática do poder personalizada com soldadura de ponto dobro dos lados do transistor 10000A

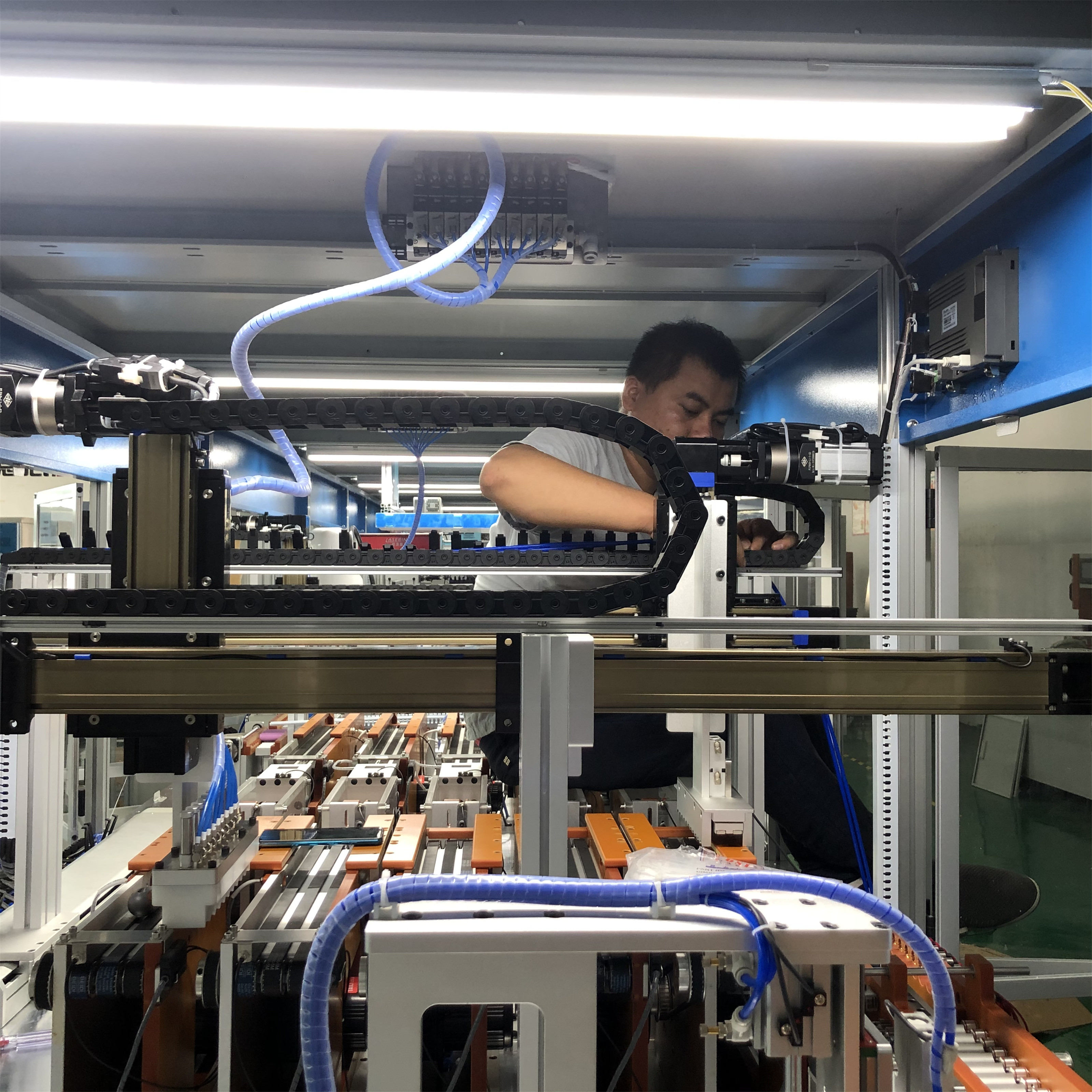

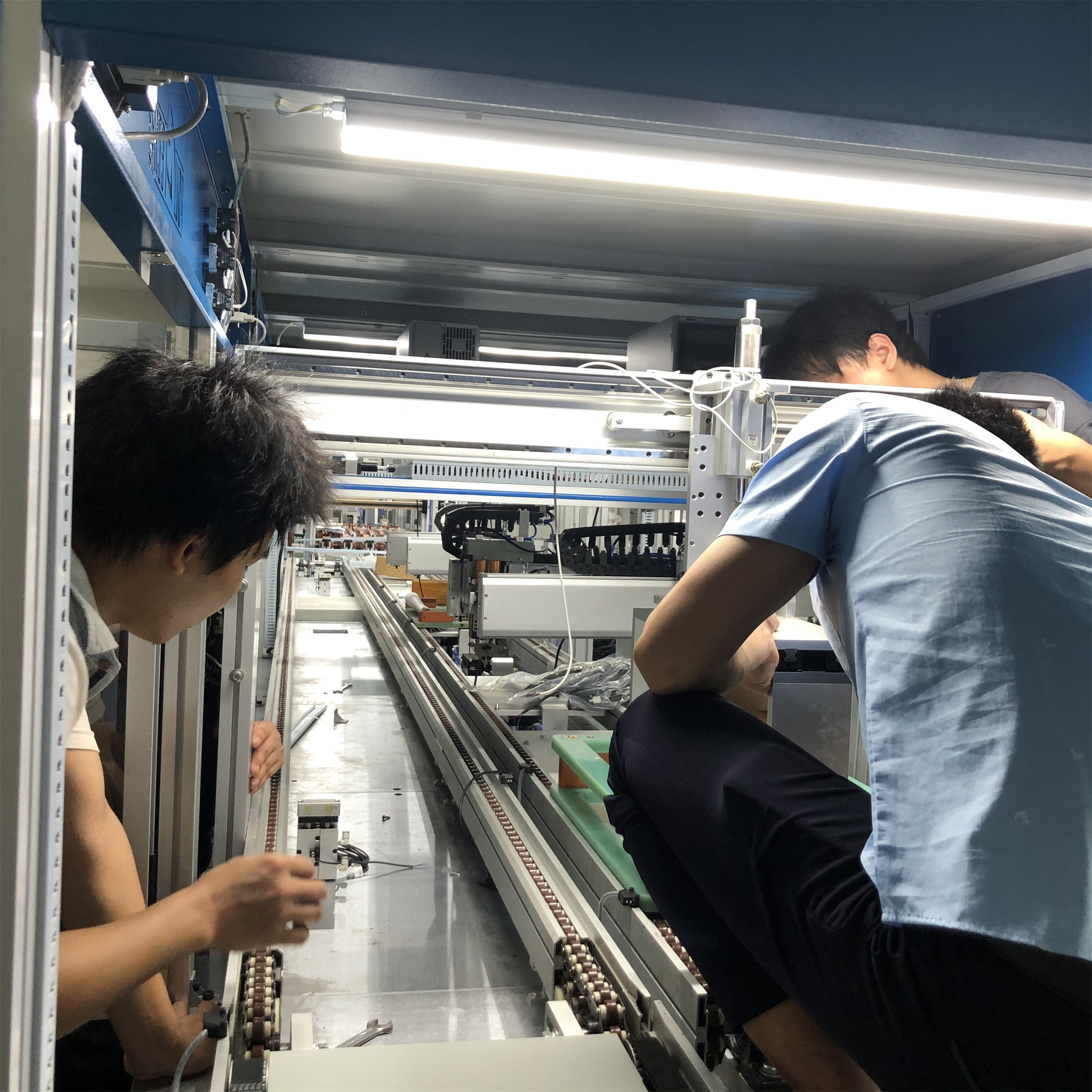

Nome do equipamento: Linha de produção automática de bloco da bateria de armazenamento da energia do poder

Modelo da especificação: BT-2113-18650

I. espaço da introdução da aplicação e da função

1. Espaço de aplicação:

Usado principalmente nos módulos de bateria automotivos. Automatizou inteiramente a produção de bateria do poder, de bateria de armazenamento da energia, de bloco da bateria da ferramenta elétrica e de outras baterias da aplicação

2. Somente 3 operadores são exigidos operar o bloco da bateria da caixa à conclusão da soldadura. Devido à diferença na tecnologia, algumas posições não podem ser operadas por máquinas, assim que o número de operadores varia

3, função opcional do código de varredura da pilha, o estado dos dados de pilha no suporte ou bateria combinada, os dados da bateria podem ser seguidos, podem igualmente ser usados como a comparação da pilha OCV, produtos defeituosos seletos

desempenho automático do apoio do robô de Yamaha de 4, 4 linhas centrais, o estável e o seguro

5, usando a identificação da polaridade da bateria do CCD da série de Hikvision, para assegurar-se de que a bateria no suporte sem fenômeno do erro da polaridade.

6, o uso do mecanismo da combinação do afastamento da pilha, apropriado para o afastamento diferente da bateria, resolver o problema de abrir o dispositivo elétrico múltiplo devido ao afastamento diferente

7. Use 2 grupos de laser para limpar as manchas nas superfícies do ânodo e do cátodo da pilha para assegurar a qualidade de solda

8. Funções do apoio do dispositivo:

→ de alimentação automático encaixotado automático da pilha 18650 (10*10) → automático do folheado → de varredura do código automático

Pilha automática do → da classificação automática (10 categorias ESTÁ BEM, primeiramente NG da engrenagem) que classifica o robô do → da exploração automática do → no lado de limpeza do laser do → da detecção do positivo da visão do suporte →CCD e do polo negativo uma solda de ponto do retorno 1→ do molde do → no lado uma solda de ponto 1→ no lado uma solda de ponto do retorno 2→ do molde 2→ na solda de ponto lateral de B 2→ no lado B 2→ automaticamente para remover automaticamente o → da tampa para remover à bateria do → da bateria cadeia de fabricação semiacabada (o → da detecção da aparência da solda de ponto cola o → da conexão da placa da proteção do → dos acessórios que dá forma ao teste de desempenho detalhado do →, etc.)

9. Curso máximo do equipamento: 430MM no sentido da X-linha central, 270MM no sentido da X-linha central, 21 núcleos no sentido da X-linha central e 13 núcleos no sentido da X-linha central em 20.5mm que espaçam

Eficiência da produção: 5000-6000pcs /H
