Cadeia de fabricação cilíndrica de 18650/21700/32650 baterias

Descrição de produto

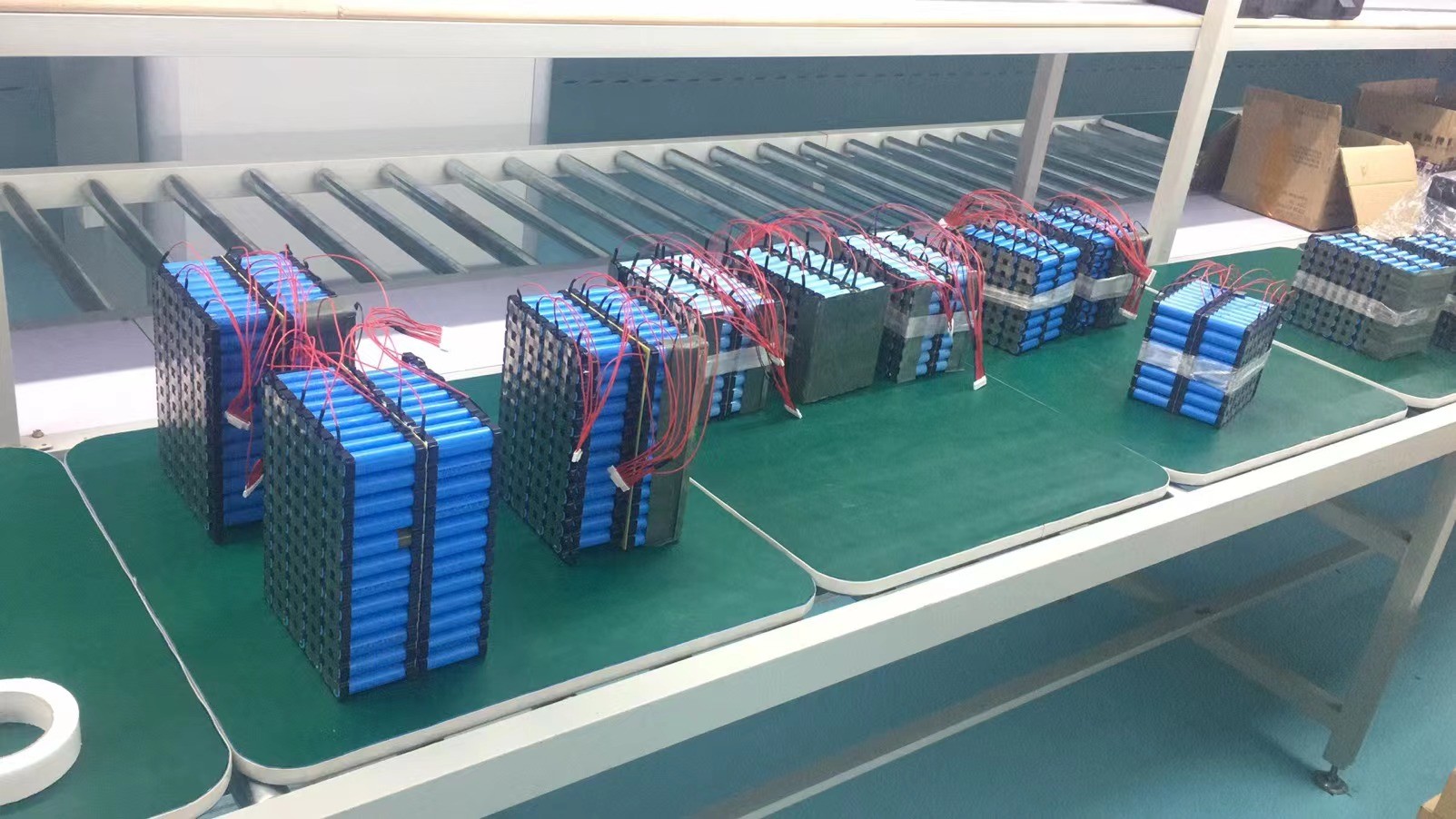

Linha do bloco da bateria para montar 18650/21700/32650 de produção cilíndrica da eficiência elevada das pilhas

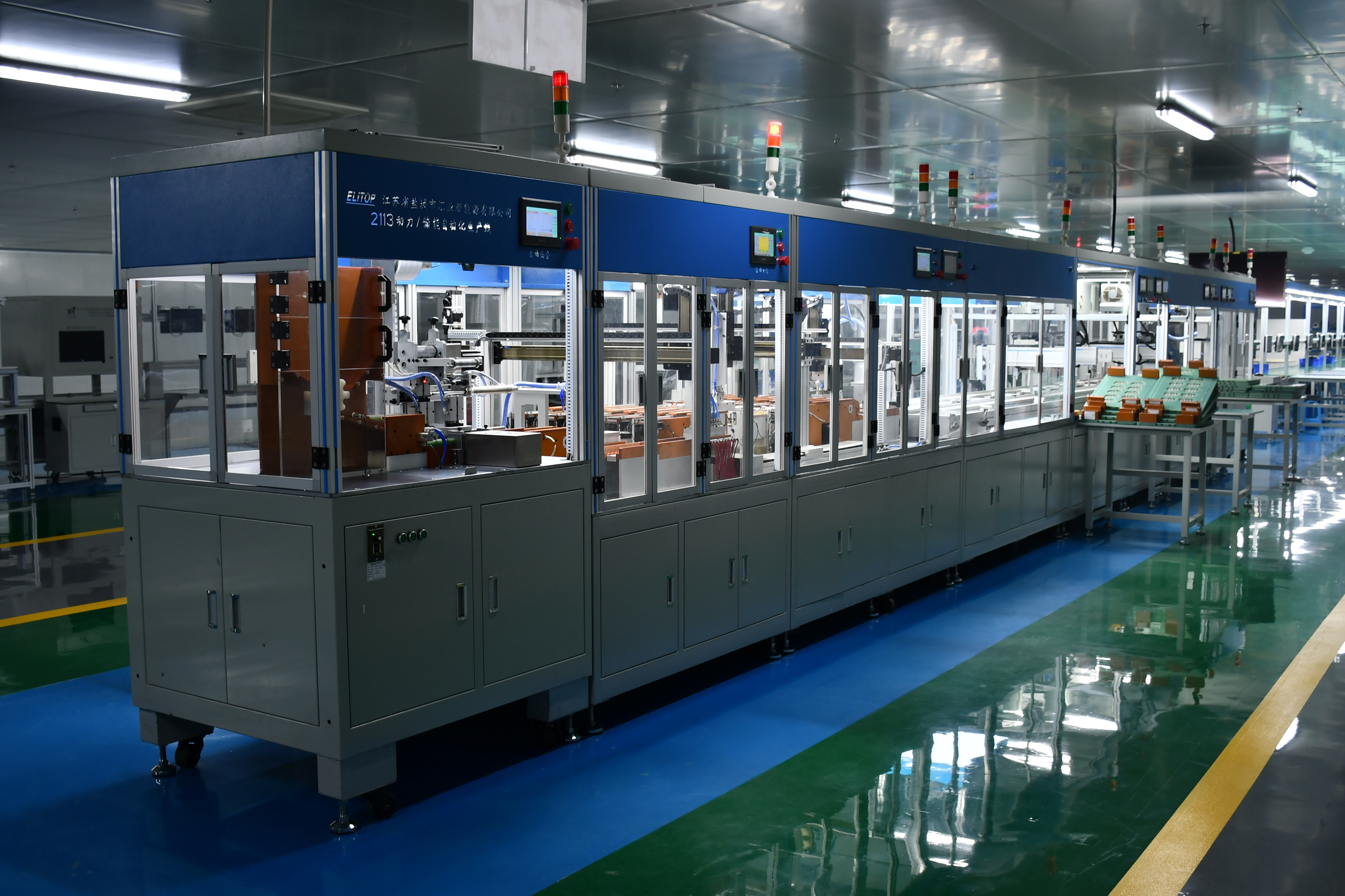

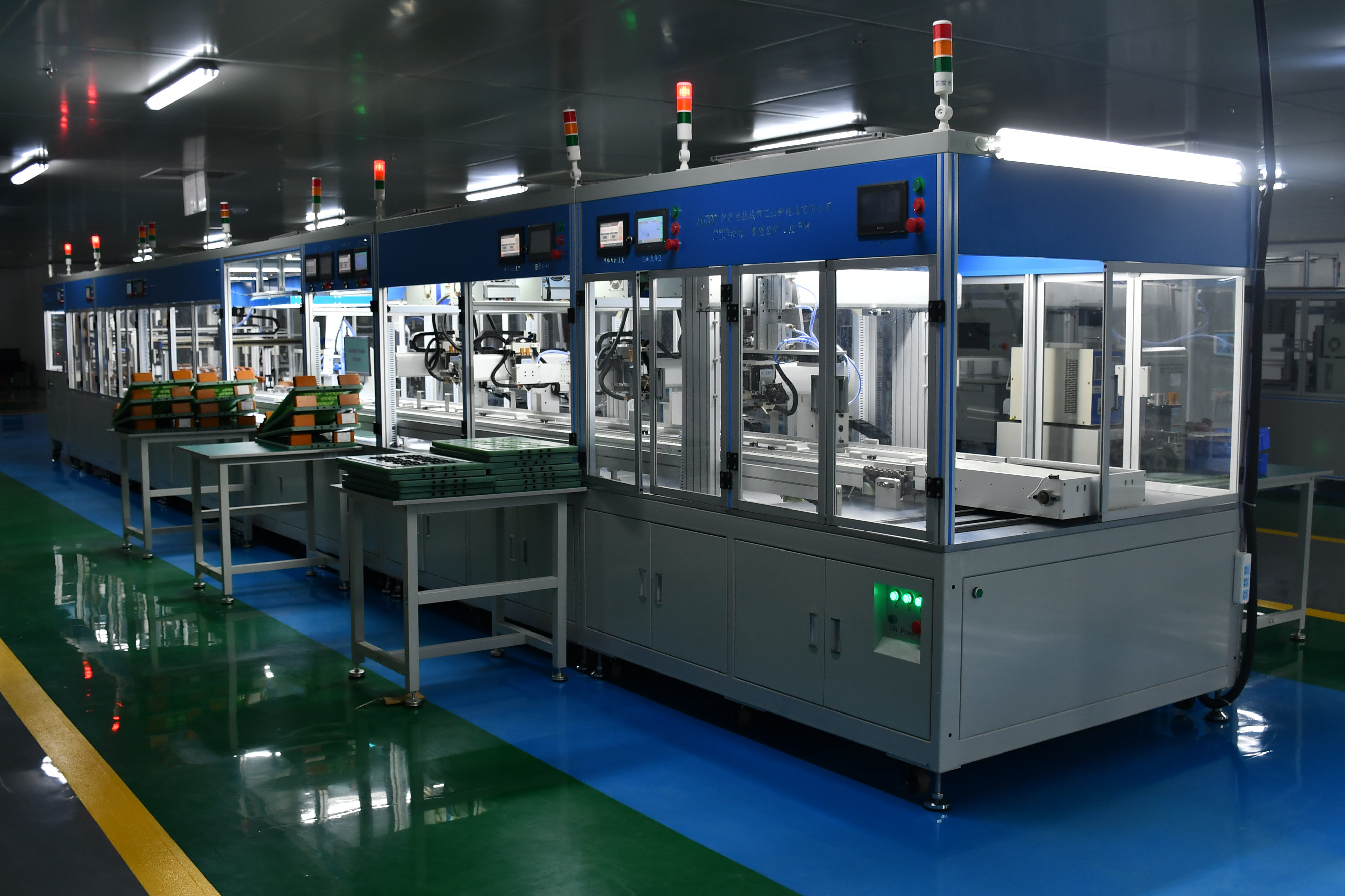

Nome do equipamento: Linha de produção automática de bloco da bateria de armazenamento da energia do poder

Introdução à combinação do equipamento

Unidade 1

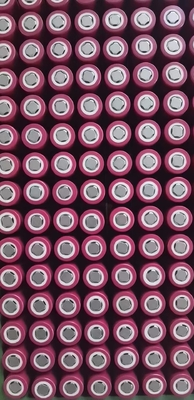

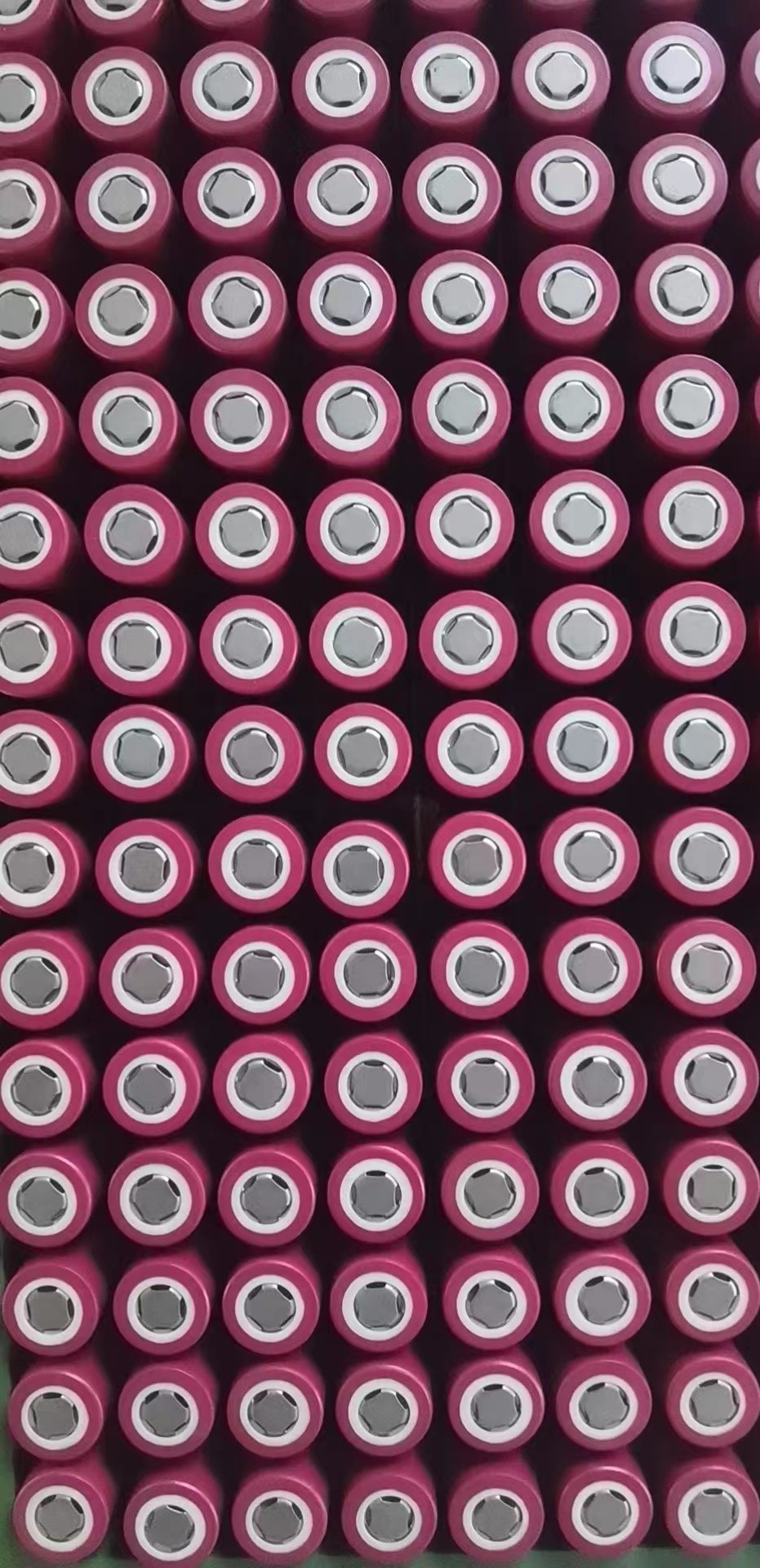

◎Peça elétrica do núcleo): alimentação automática elétrica do núcleo da caixa 18650 automática (10*10), únicos 6

Caixa (pilha 600PCS18650)

◎Almofada de terminação automática

◎Peça automática da classificação automática do → da exploração do código (10 arquivos da APROVAÇÃO, um arquivo do NG, 2 /3 /4 /5 podem ser ajustados como o mesmo arquivo, aumentam o número de armazenamento da pilha, cada entalhe são 100PCS, dois entalhes estão no mesmo arquivo, então 200PCS, 3 entalhes estão no mesmo arquivo, então 300PCS)

Unidade 2

◎Robô espaçando automático do → do → automático da exploração do código no positivo da bateria do suporte →CCD e no laser negativo do → da detecção do elétrodo que limpam no lado uma limpeza (opcional) do laser do retorno 1→ do molde do → na solda de ponto (opcional) lateral do → de B no lado uma solda de ponto 1→ no lado uma solda de ponto do retorno 2→ do molde 2→ na solda de ponto lateral de B 2→ no lado B 2→ automaticamente para remover automaticamente o → da tampa para remover à bateria do → da bateria a cadeia de fabricação do ciclo de produto semiacabado (acessórios da pasta do → da detecção da aparência da solda de ponto

→ da conexão da placa da proteção do → que dá forma ao teste de desempenho detalhado do →, etc.)

Unidade 3

◎Uma linha do ciclo para o molde da corrente da velocidade dobro

◎15 grupos do portador do molde da soldadura de ponto (L530*380MM)

◎15 grupos de placas de cobertura superiores e mais baixas do molde da soldadura de ponto para cada modelo da bateria

Linha de saída semiacabada *1 da bateria

◎Uma linha da maré baixa para o portador superior do molde

Unidade 4

Linha *1 do ciclo de conjunto da corrente da velocidade dobro (medidores L16.5*W1.3*H2)

Bt-2410a, 24 totais da série/verificador *1 da resistência interna tensão da série ajustou-se (opcional)

◎Grupo dobro da soldadura de ponto *1 do laser da posição (placa da proteção e de inspeção de B+B- linha)

◎Verificador detalhado do desempenho do bloco da bateria de BT-85V05C50F

Unidade 5

◎Sistema eletrônico de MES Kanban (um para o servidor principal, um para a tela de exposição principal, um para a CONCESSÃO secundária-kanban, um para cada estação)

◎Eliminador eletrostático *2

◎Monte o anel estático da linha do ciclo e do alarme estático, 1 ajustado para cada estação

Fluxograma da produção

Diagrama da disposição do equipamento

Nota: Linha de produção automática L16.5*W1.5* do bloco da bateria de armazenamento do poder BT-2113/energia 1.76m

Cadeia de fabricação L16.5*W1.3*2M do ciclo da corrente da velocidade dobro

Nota: Linha de produção automática L16.5*W1.5* do bloco da bateria de armazenamento do poder BT-2113/energia 1.76m

Linha de gerencio L4.6 * W1.8 H0.8 M

Cadeia de fabricação L16.5*W1.3*2M do ciclo da corrente da velocidade dobro

Cinco, exigências do ambiente do equipamento

1, fonte de alimentação: AC380V±10%, 30KW 50HZ±10%

2, fonte do gás: 0.4-0.8mpa, nenhuma névoa da água, nenhumas impurezas

3, temperatura ambiental: 10-45℃

4, umidade ambiental: não mais do que 85r.h (nenhuma condensação da umidade)

5, o ambiente sem vibração forte, nenhum gás corrosivo e gás inflamável e explosivo

Serviço pós-venda

1. O partido A é obrigado a treinar usuários do equipamento do partido b na instalação, na eliminação de erros, no uso e na manutenção para livre, para assegurar-se de que os operadores do demander possam se operar normalmente e independentemente, e os pessoais da manutenção possam segurar problemas comuns independentemente

2. O período de garantia do equipamento é dois anos. O partido A será responsável para três garantias de acordo com leis nacionais e regulamentos. Depois que a garantia expira, manutenção por toda a vida, e a preço do custo para fornecer peças sobresselentes e as peças vestindo. Se o problema é fora-local segurado, o fornecedor dará uma resposta clara pelo e-mail ou o formulário escrito dentro de 4 horas
